오토캐드에서포토샵으로 파일 변환하려면?? 하트모양 EPS

이번 주제는 오토캐드로 포토샵 디자인을 하기 위해 어떻게 변환해야 하는지 알아봅시다 저도 굉장히 오랜만이니까 함께 보시죠~

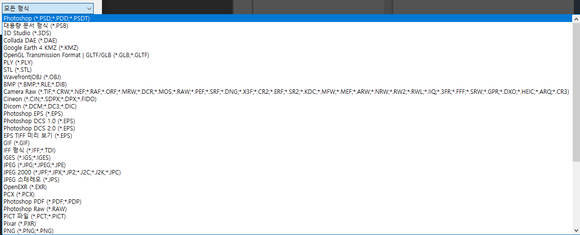

먼저 포토샵에서 어떤 파일을 읽어올 수 있는지 알아봅시다 작게 뜨는 줄 알고 파일도 첨부했으니 다운받아서 크게 봐도 됩니다.

자~!
!
오토캐드에서 일반적으로 파일을 내보내는 방법은 두 가지가 있습니다.

1. 이름을 붙여 저장한다 2. 내보내기

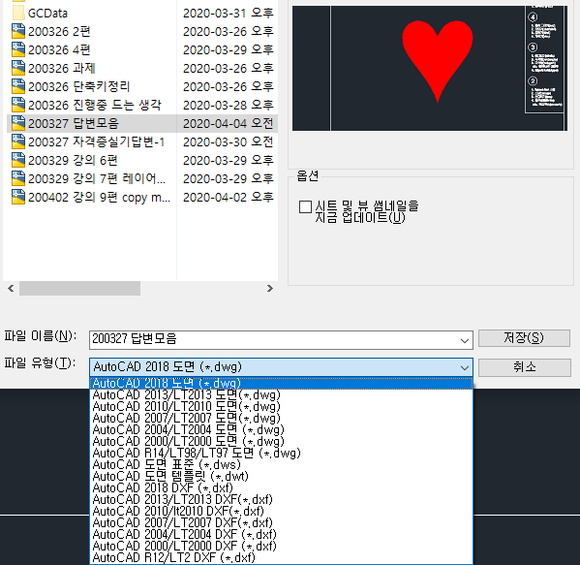

이름을 붙여서 저장함으로써 어떤 확장자가 가능한지 알아봅시다!

어… 포토샵에서 읽을 수 있는 확장자가 안 보이네요

'추천 관련글,

이번에는 오토캐드부터 방송을 보시죠. 아래와 같이 내보내기/기타 형식을 클릭해 주세요.

아, 앞으로 포토샵으로 겹치는 확장자가 보이네요.

제가 눈이 나빠서 놓칠 수 있는 게 있으면 댓글로 달아주세요.dwf, dwfx는 없고 wmf.. 이거 없었나 아무튼 이건 안 보이고 sat 없고 stl 있어요~!
dxx 없이 bmp는 당연히 있겠죠.dwg 안 보이고… 이게 있지 않았나… 아… 가물가물… dgn 안 보이고… iges, igs 있네요

겹치는 확장자가 stl, bmp, iges, igs네요 그리고 PDF 파일이 겹치네요. 자, 잘 되는지 봅시다~!
!

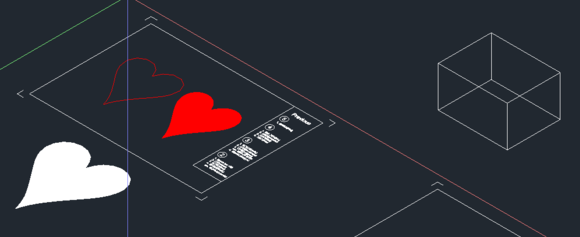

○STL- 이것은 3D 물체를 저장하는 확장자죠~ 원래 2차원으로 그린 하트 모양을 보내려고 했는데 솔리드(입체)를 선택하라고 반복적으로 메시지가 뜨고 오른쪽에 3D박스를 하나 만들어 보내니 잘 되더라고요. 에에에..

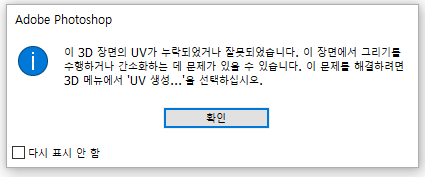

그러면 포토샵에서 어떻게 부르셨는지 봅시다 포토샵으로 불러오기로 열기를 하면 아래와 같이 3D UV를 사용하지 않으면 생성하여 주십시오.

“OK” 버튼을 눌러봤습니다.

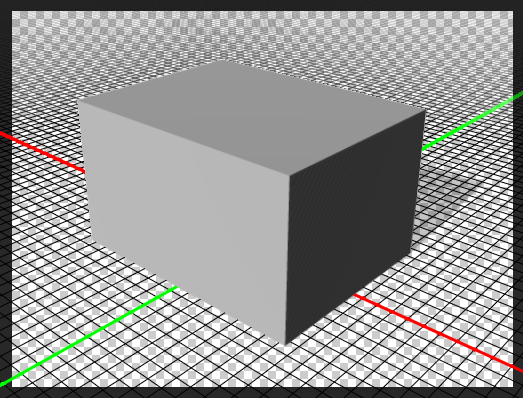

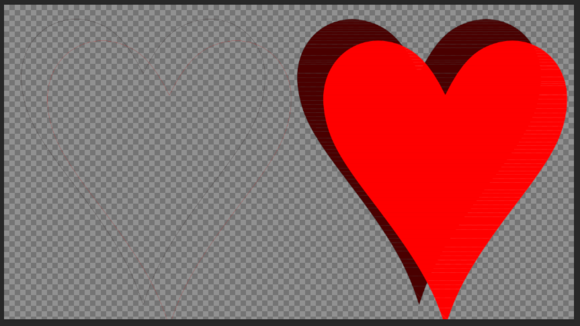

오~ 예쁘다 아직 3D 메뉴로 UV를 생성하지는 않았지만 당초 목적했던 파일 변환은 성공한 것 같습니다.

사실 3D 변환은 생각하지 않고 있었습니다만, 나중에 사용할 수 있는 것입니다.

제가 포토샵을 15년 만에 해서… 굳이 깊게 넣지는 않겠습니다~ ㅎㅎㅎ

아, bmp는 물론 그림파일이니까 당연히 할 수 있지만 하트 모양이 어떻게 옮겨질지 궁금해서 해보겠습니다.

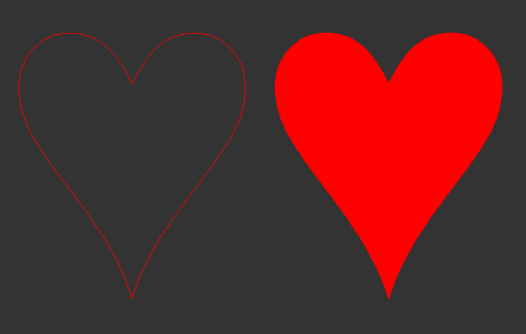

○bmp그림파일로 그대로 부를수 있군요. 오토 캐드의 배경 화면이 검은 색이기 때문에 포토 숍에서도 검은 색의 배경으로 나오는군요.더 궁금한 건 없고 패스~

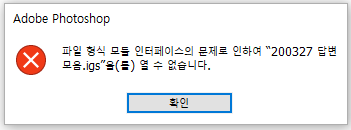

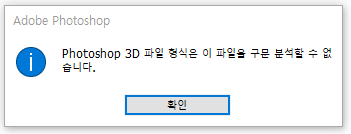

○ iges, igsᅳᆷ.. 오토캐드로 하트 모양을 방송하는 것은 잘 했는데, 포토샵에서는 아래의 메시지가 표시되고 나서 노래되지 않는군요. iges는 보통 오토캐드와 3D모델링 프로그램으로 변환시킬 때 많이 쓰는데 포토샵에서 안 나오네요 그럼 왜 그래www .

음.. 하나의 기능을 찾아야 하는데.. 아직 못 찾았으니 좀 더 알아봐주세요.

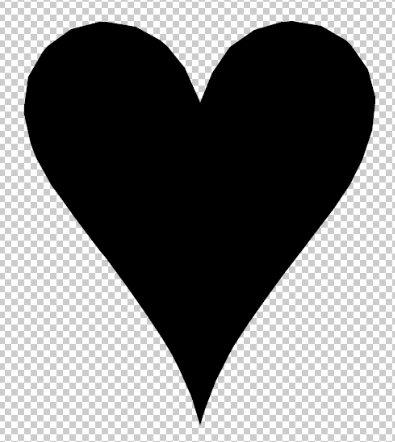

eps 추가 하트형 변환이 성공했는데 아래와 같이 음영 칠한 부분만 가져오셨네요. – 색깔은 빨간색이 아니라 검은색으로 오셨네요.

이제 위에 나온 두 가지 방법이 아닌 다른 명령어를 내보도록 하겠습니다.

wmfout (*.wmf) = 포토샵 읽기 불가 dxfout (*.dxf) = 포토샵 읽기 불가

○ 전달 PDF 가 되면 아래와 같이 활용할 수 있군요. 좀 더 찾아봅시다.

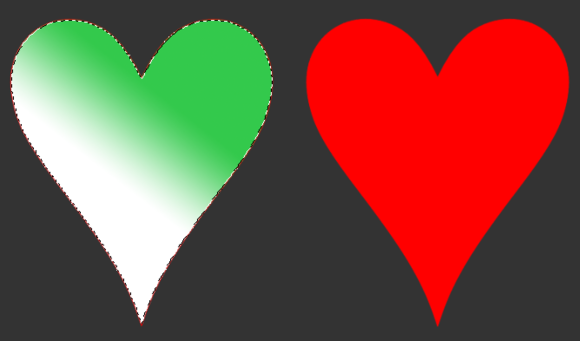

○ Print Screen해서 포토샵으로 붙이는 포토샵 변환은 오히려 이게 쉽네요.. 선택도구도 잘 통하고.. CAD에서 하트 외곽선 그은 거 골라서 그라데이션을 넣어봤어요. 나쁘지 않아요.。

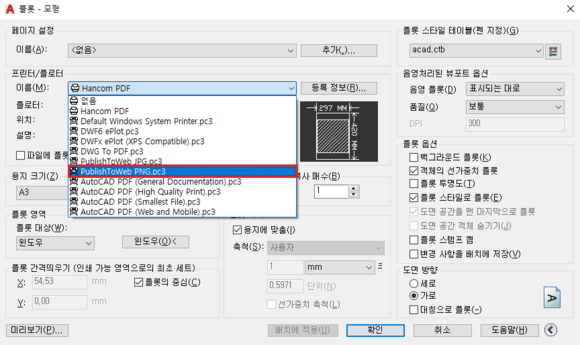

○ 오토캐드 출력(plot)으로 PNG에 출력 이하와 같이 PNL로 설정하면 고해상도로 변경 된다는 메시지가 나타납니다.

OK 하고, 인쇄해 봅시다.

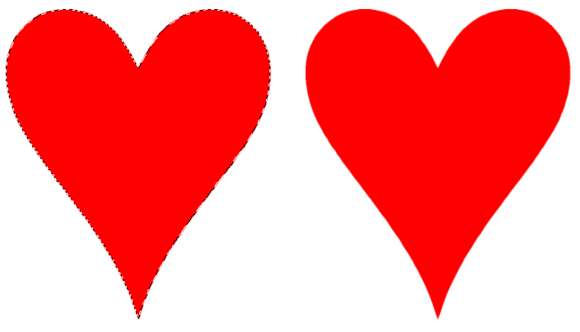

포토샵으로 부르면 역대급 선명도예요 제가 원하는 수준의 그래픽이 나와서 오늘 연구는 여기서 마치도록 하겠습니다.

생각해 보니 과거에는 오토캐드의 도면을 디자인할 때 윤곽을 불러와 작업하기에는 일러스트레이터가 더 좋다고 해서 썼던 것 같네요. 지금은 둘 다 안 쓰니까 일단 범용디자인프로그램인 포토샵에서 이정도면 만족합니다~
